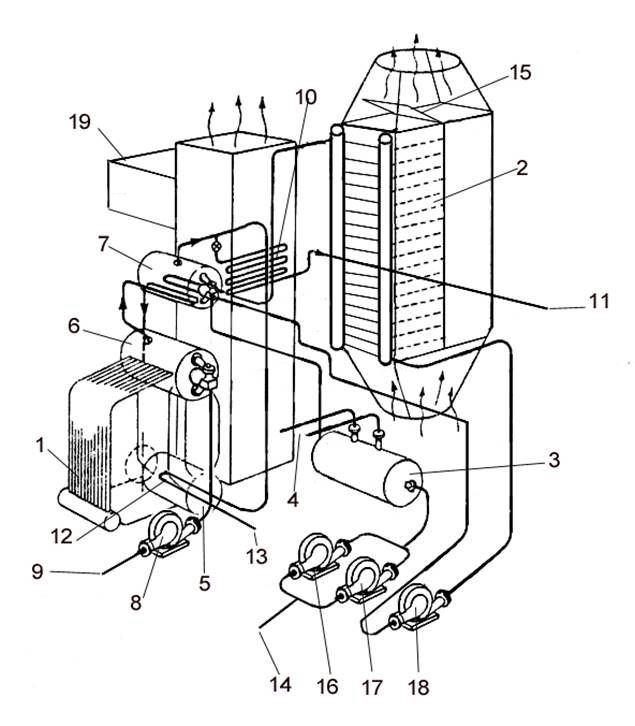

Instalaţia de generare a aburului

1. Căldare auxiliară
2. Căldare recuperatoare
3. Încălzitor pentru apa de alimentare
4. Apa tehnică de răcire a motorului
5. Colector de apă în circuitul primar
6. Colector de abur în circuitul secundar
7. Circuitul secundar
8. Pompa de compensă
9. De la tancul de apă distilată de compensă
10. Supraîncălzitor
11. Abur spre consumatori
12. Serpentină de încălzire pentru menţinerea căldării în stare de aşteptare.
13. La başa caldă
14. Alimentare de la başa caldă
15. Registru de fum
16. Pompa de apă principală
17. Pompa de apă secundară
18. Pompa de circulaţie (auxiliară)
19. Aer de la ventilatoare


Instalaţia de generare a aburului este constituită din: o căldare recuperatoare cu două pompe de circulaţie a apei în căldare, două căldări auxiliare cu două pompe de alimentare cu apă, o pompă auxiliară de alimentare cu apă, un încălzitor de apă de alimentare, o pompă de compensă apă pentru căldare, două pompe pentru arzătoarele de combustibil, două ventilatoare pentru tirajul artificial.

Căldarea recuperatoare funcţio-nează împreună cu unul din tamburii secundari ai căldărilor auxiliare şi o pompă de circulaţie apă în căldare şi furnizează abur necesar pentru serviciul pe navă în serviciul maritim normal, când căldarea este încălzită cu gazele reziduale de la motorul principal.

Conectarea este făcută astfel încât să se poată realiza funcţionarea simultană a căldării recuperatoare (funcţionând încălzită cu gaze evacuate) şi căldarea auxiliară (încălzită prin arderea combustibilului).

Căldarea recuperatoare poate funcţiona folosind tamburul secundar al căldării auxiliare fără ca circuitul fierbător primar să fie aprins.

Capacitatea căldării auxiliare este astfel calculată spre a fi capabilă să furnizeze abur pentru serviciul tancurilor pe mare şi operaţiunii de descărcare marfă, folosind trei pompe de marfă, în port.

Căldarea recuperatoare

Suprafaţa de încălzire a căldării recuperatoare este formată din colaci în spirale pătrate. Aceşti colaci sunt aranjaţi între colectoarele de intrare şi ieşire şi fixate cu flanşe pentru a fi înlocuite cu uşurinţă.

Mantaua căldării este bine izolată şi echipată cu uşi pentru uşurarea înlocuirii, inspectării şi curăţării colacilor.

La căldarea recuperatoare sunt prevăzute dispozitive de suflare a funinginii, de tipul cu abur operate manual.

Registrul de ocolire încorporat este prevăzut pentru a creşte sau descreşte vaporizarea în căldarea recuperatoare când cererea de abur este redusă.

Pentru căldarea recuperatoare este prevăzut o instalaţie de circulaţie a apei în căldare cu două pompe de circulaţie apă în căldare.

Capacitatea fiecărei pompe este calculată pentru vaporizarea maximă când motorul principal este utilizat la puterea maxima continuă iar una din ele este de rezervă.

Pompa este folosită pentru circulaţia forţată a apei din tamburul secundar al căldării auxiliare prin căldarea recuperatoare, astfel încât aburul este separat de amestecul reîntors în mai sus amintitul.

Căldările auxiliare

Fiecare căldare cu dublă vaporizare consta dintr-un circuit fierbător primar, un circuit fierbător secundar, un supraîncălzitor şi un încălzitor de aer cu gaz.

Circuitul fierbător primar este o căldare acvatubulară de înaltă presiune şi folosită în exclusivitate pentru încălzirea circuitului fierbător secundar în circuit închis. Nici o impuritate petrolieră sau piatră de cazan nu este amestecată în circuitul primar.

O serpentină de încălzire, ce primeşte, pe mare, abur de la circuitul fierbător secundar, este prevăzută în colectorul de apă al circuitului fierbător primar pentru a ţine căldarea caldă, astfel încât este posibilă punerea rapidă a căldării în stare normală de generare a aburului după aprinderea combustibilului.

Circuitul fierbător secundar este folosit pentru generarea aburului pentru utilizare curentă în diferite scopuri.

Lângă tamburul secundar este folosit un separator de abur pentru amestecul de apă-abur reîntors de la căldarea recuperatoare.

Instalaţia de alimentare cu apă

Pentru căldările auxiliare sunt prevăzute instalaţia de alimentare cu apă a tamburului secundar, instalaţia de compensă apă distilată pentru circuitul fierbător primar şi instalaţia combinată de alimentare.

Instalaţia de alimentare cu apă a tamburului secundar are două pompe pentru apa de alimentare, un încălzitor pentru apa de alimentare, un tanc pentru condensat şi tot echipamentul necesar.

Apa de alimentare este introdusă în tamburul secundar, automat reglat, de către regulatorul automat de apă de alimentare prin încălzitorul de apă de alimentare de către oricare din pompe cealaltă pompă este de rezervă.

Când căldarea recuperatoare este folosită în serviciul maritim normal pompa auxiliară acţionată electric pentru apa de alimentare este folosită pentru aceasta.

Compensarea apei distilate în circuitul primar este efectuată de o pompă de compensă acţionată electric din tancul de compensă.

Încălzitorul de apă are capacitatea de a încălzi cantitatea de apă de alimentare necesară pentru ambele căldări la vaporizarea nominală de la 60°C la 100°C când furnizează abur maşinilor auxiliare acţionate cu abur.

Instalaţia arzătoarelor de combustibil

Instalaţia arzătoarelor de combustibil la căldările auxiliare este alcătuită din: două pompe pentru combustibilul de ars, filtre de tip duplex cu comutaţie pe aspiraţie şi refulare şi alt echipament necesar.

Pompa de combustibil acţionată de un motor cu două viteze aspiră din tancul de decantare motorină şi refulează în tubulatura din faţa fiecărui arzător printr-un filtru dublu.

Instalaţia este prevăzută cu o tubulatură de retur pentru combustibil şi tubulatură de suprapresiune de la valvula regulatoare de presiune.

Fiecare din pompele de combustibil pentru arzătoare are o capacitate calculată pentru a servi ambele căldări funcţionând la debitul maxim cealaltă fiind de rezervă.

Pe tubulatura de alimentare a căldărilor auxiliare este prevăzută un debitmetru pentru combustibil.

Instalaţia de tiraj artificial

Două seturi de ventilatoare cu motor orizontal pentru tirajul artificial sunt prevăzute în camera căldărilor astfel încât fiecare ventilator poate furniza aer pentru ardere către fiecare căldare la vaporizarea maximă.

Ventilatorul aspiră aer cald din camera căldărilor şi refulează în focarele căldărilor prin încălzitoarele de aer.

Canalul de aer este confecţionat din plăci de oţel şi este bine rigidizat cu colţare de rigidizare pentru a preveni deformarea sau strâmbarea în timpul funcţionării.

Între canalul fiecărei căldări este prevăzută o interconectare cu registru de obturare astfel încât fiecare ventilator poate furniza aer către fiecare căldare sau spre ambele căldări.

Aerul necesar arderii este reglat automat prin sistemul CAA (Controlul Automat al Arderii) sau manual, numai în caz de urgenţă cu valvula de intrare cu care este echipat fiecare ventilator pentru tirajul artificial, în situaţia când un ventilator serveşte ambele căldări.
